Угловой соединитель из нержавеющей стали для вентиляционных воздуховодов
В современных системах вентиляции и кондиционирования зданий угловой соединитель для вентиляционных каналов, хотя и малозаметен, служит «скрытым каркасом», обеспечивающим стабильную работу воздуховодов, и представляет собой основное металлическое крепежное изделие для соединения и усиления прямоугольных воздуховодов.
Описание
маркер

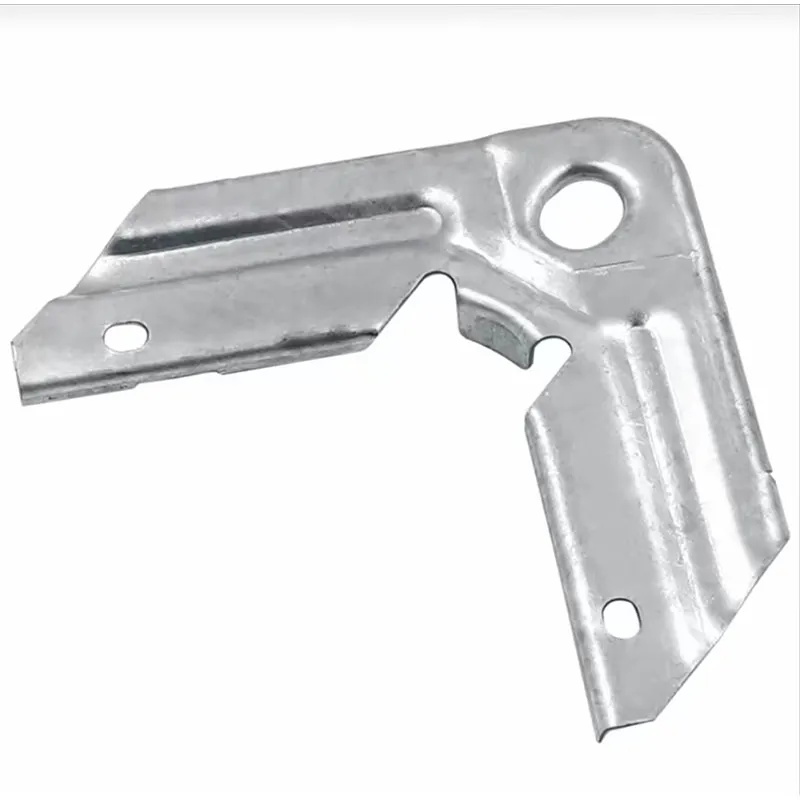

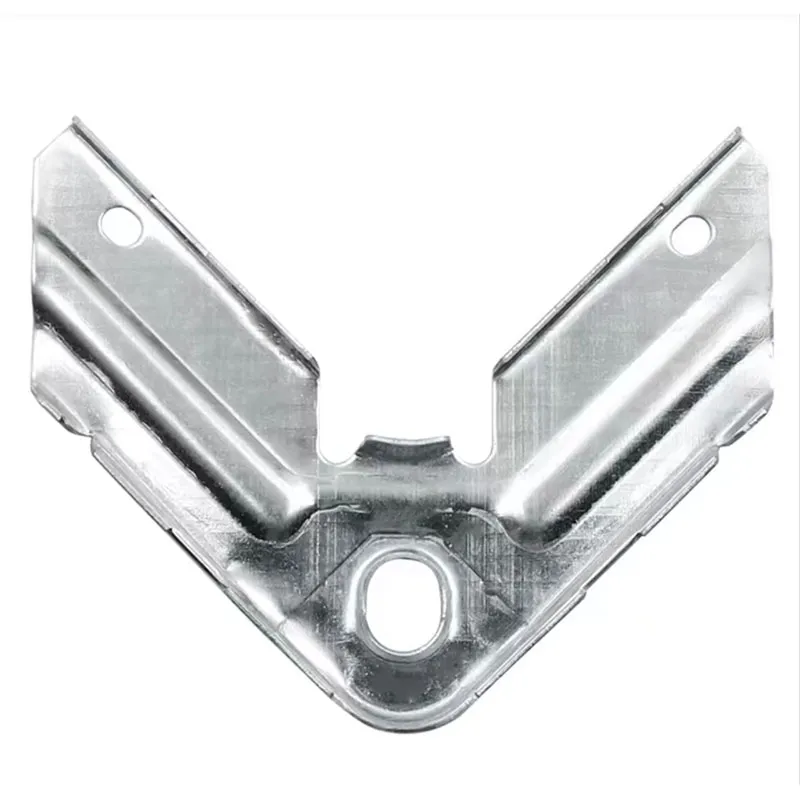

Угловой соединитель вентиляционных каналов
«Скрытый каркас» системы кондиционирования и вентиляции
В современных системах вентиляции и кондиционирования зданий угловой соединитель для вентиляционных каналов, хотя и малозаметен, служит «скрытым каркасом», обеспечивающим стабильную работу воздуховодов, и представляет собой основное металлическое крепежное изделие для соединения и усиления прямоугольных воздуховодов. Он главным образом устанавливается на четырех угловых соединениях прямоугольного воздуховода. Эта, казалось бы, простая конструкция под углом 90 градусов выполняет ключевую роль в распределении давления в воздуховоде, повышении общей жесткости и предотвращении деформации и утечки воздуха при длительном использовании, напрямую влияя на энергоэффективность и срок службы вентиляционной системы.
Что касается материалов, большинство представленных на рынке угловых соединителей для вентиляционных каналов изготавливаются из горячеоцинкованной стальной листовой стали толщиной обычно от 0,8 до 1,5 мм. Этот материал не только устойчив к коррозии, вызванной влажными воздушными потоками внутри воздуховода, но также выдерживает внешние силы, возникающие от собственного веса воздуховода и воздействия воздушного потока, обеспечивая долгосрочную стабильную работу в сложных условиях, таких как высокие температуры и влажность. В некоторых особых случаях, например, в цехах химической промышленности, лабораториях и других зонах с сильной коррозионной активностью, могут использоваться угловые соединители из нержавеющей стали для дальнейшего повышения коррозионной стойкости и увеличения межремонтного интервала компонентов.
В конструктивном плане угловые соединители для вентиляционных каналов не являются деталями единой формы, а подразделяются на различные типы в зависимости от способа соединения воздуховодов. Наиболее широко применяются угловые соединители для воздуховодов с фланцем из общей пластины (также известные как крючковые соединители). В их угловой части предусмотрено 1-2 овальных монтажных отверстия для плотного соединения с фланцем воздуховода посредством самонарезающих винтов или заклепок. Монтаж не требует дополнительной сварки – достаточно затянуть винты с помощью инструмента, что значительно сокращает время проведения работ на объекте.Кроме того, существуют усиленные угловые соединители для воздуховодов с уголковым фланцем. Такие соединители обычно имеют удлиненное крепежное ушко для прилегания к полке уголкового фланца и двойной фиксации болтами. Они подходят для систем воздуховодов большого сечения и высокого давления, например, вентиляционные каналы в торговых центрах, производственных цехах и других крупных помещениях.
С функциональной точки зрения, ценность угловых соединителей выходит далеко за рамки простого «соединения».С одной стороны . Они равномерно распределяют напряжения с четырех углов воздуховода по всей его стенке, предотвращая коробление и растрескивание из-за локальных перегрузок, и уменьшая утечки воздуха. Согласно отраслевым данным, в системах с правильно установленными угловыми соединителями утечка воздуха может быть снижена более чем на 30%, что напрямую сокращает энергопотребление климатического оборудования.С другой стороны. Они упрощают процесс сборки воздуховодов. В отличие от традиционных методов, требующих точных измерений, резки и сварки на месте, стандартизированная конструкция угловых соединителей делает сборку воздуховодов похожей на «сборку конструктора». Рабочим достаточно подобрать и установить соединители соответствующего типоразмера, что повышает эффективность монтажа примерно на 40% и снижает зависимость от высокой квалификации монтажников.
На практике монтаж угловых соединителей регламентирован строгими требованиями:Соединитель должен полностью прилегать к стенке воздуховода без зазоров.Шаг установки должен корректироваться в зависимости от размера воздуховода, как правило, каждые 1,2–1,5 метра; для воздуховодов большого сечения требуется установка дополнительных усиленных соединителей.Момент затяжки винтов должен быть оптимальным: слабая затяжка приводит к ослаблению соединения, а чрезмерная – к деформации стенки воздуховода.Именно эти требования к деталям превращают угловые соединители из «незначительных компонентов» в ключевой элемент, обеспечивающий безопасную и эффективную работу системы вентиляции. В коммерческих зданиях, промышленных цехах, жилых комплексах и других объектах они надежно обеспечивают циркуляцию и качество воздуха в помещении.
