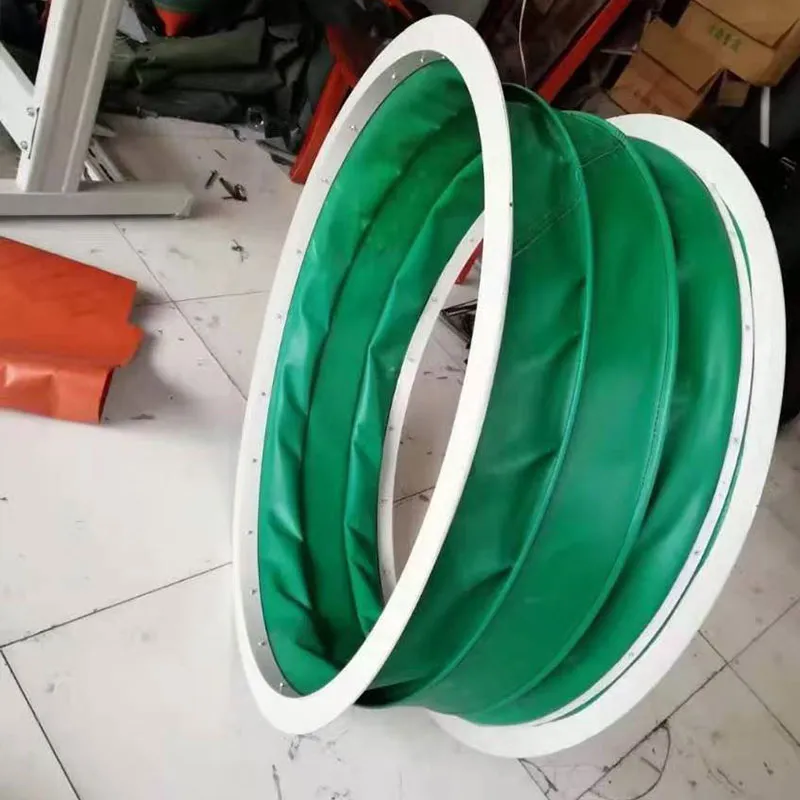

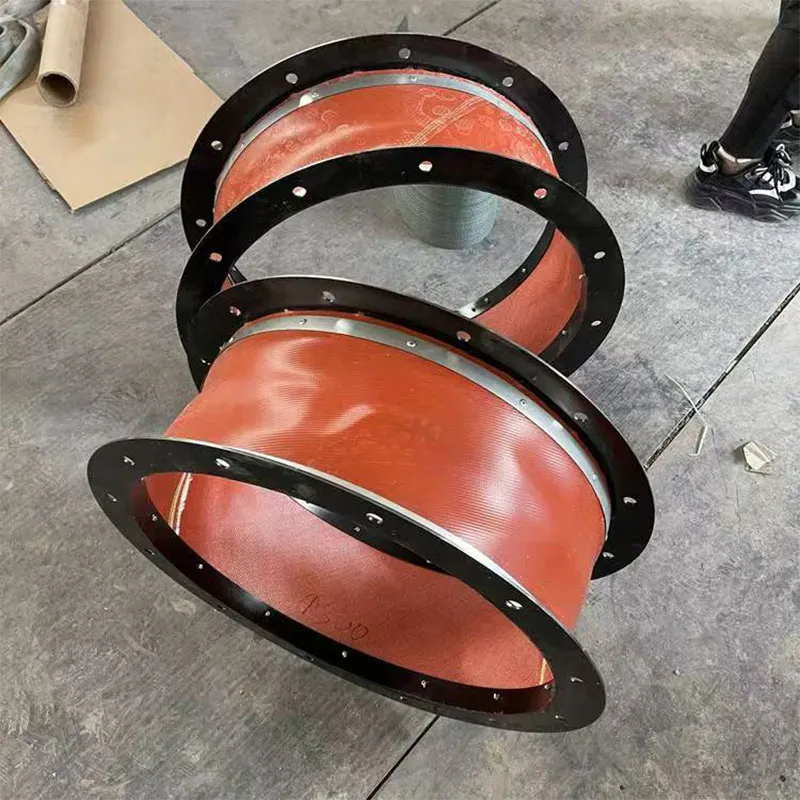

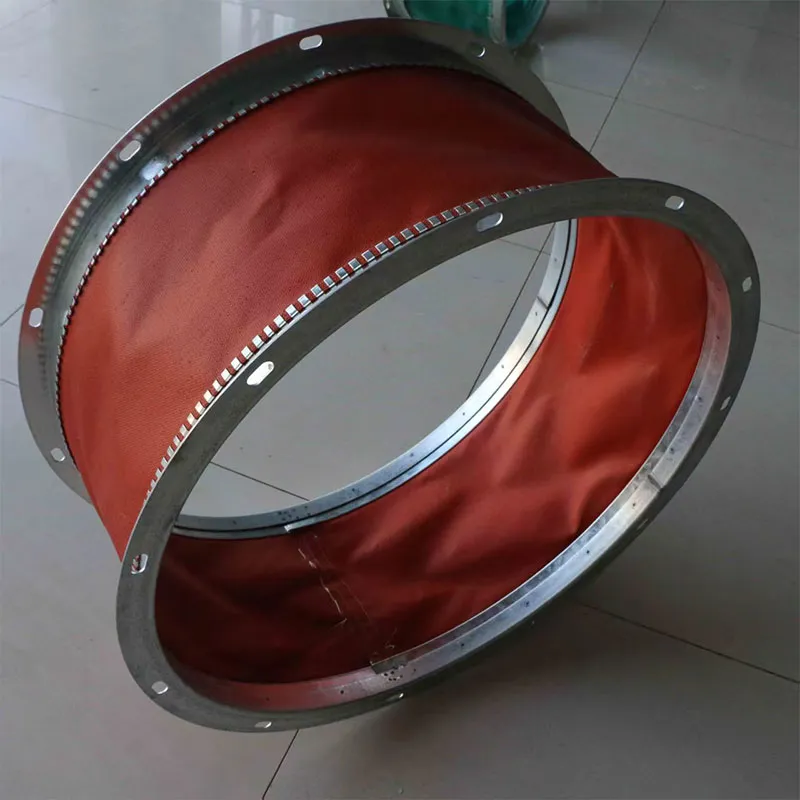

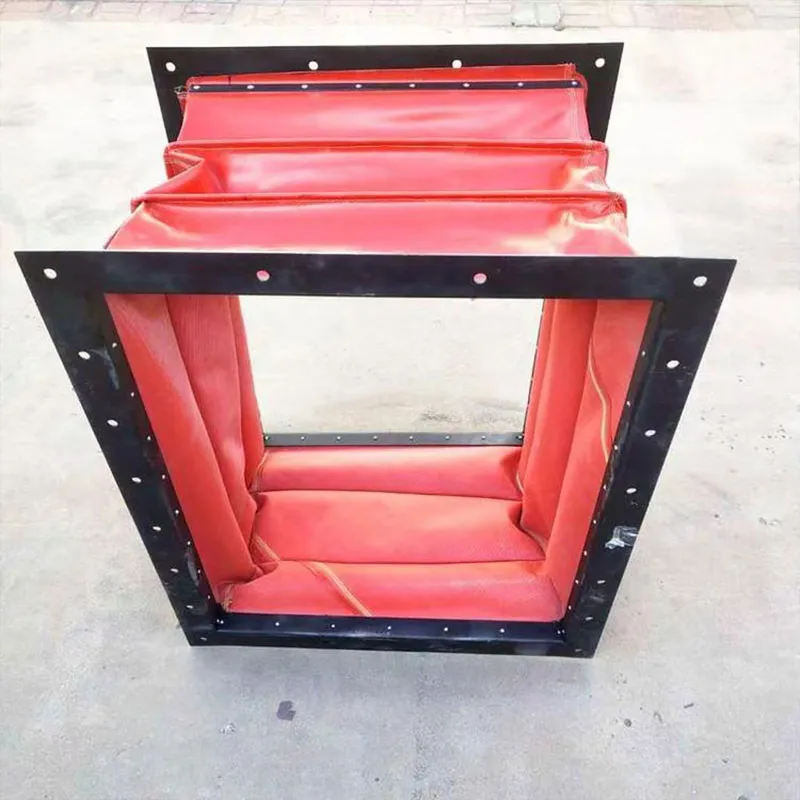

Гибкая вставка
В системах вентиляции и кондиционирования воздуха гибкие соединители служат в качестве адаптируемых переходных компонентов, соединяющих жесткие воздуховоды с оборудованием (таким как вентиляторы или вентиляционные установки) или воздуховыпускными отверстиями.
Описание
маркер
Гибкие соединители в вентиляционных каналах
функции, типы и основные требования
В системах вентиляции и кондиционирования воздуха гибкие соединители служат в качестве адаптируемых переходных компонентов, соединяющих жесткие воздуховоды с оборудованием (таким как вентиляторы или вентиляционные установки) или воздуховыпускными отверстиями. Несмотря на то, что их длина обычно составляет всего 150-300 мм, они выполняют три важные функции: гашение вибрации, снижение шума и компенсацию несоосности. Эти элементы являются важными вспомогательными компонентами, обеспечивающими стабильную работу системы и повышающими комфорт в помещении.
С точки зрения основных функций, ценность гибких соединителей заключается в трех аспектах. Во-первых, гашение вибрации и снижение шума. Работа вентиляторов и вентиляционных установок вызывает вибрации. Если жесткие воздуховоды подключаются непосредственно к оборудованию, эти вибрации передаются через воздуховоды на конструкцию здания, вызывая низкочастотный шум. Гибкий материал гибких соединителей эффективно поглощает вибрационные волны, прерывая путь передачи шума между оборудованием, воздуховодами и конструкцией здания. Как правило, это снижает уровень шума при работе на 10-15 дБ, что делает их особенно подходящими для сред, требующих высокого уровня тишины, таких как больничные палаты и спальни. Во-вторых, компенсация отклонений при монтаже. Во время строительства на месте монтажная точность жестких воздуховодов редко идеально совпадает с интерфейсами оборудования (например, горизонтальные/вертикальные отклонения, угловое смещение). Гибкие соединители используют свои врожденные свойства растяжения и изгиба, чтобы компенсировать ошибки монтажа в 5-10 мм. Это предотвращает деформацию, вызванную напряжением от принудительных соединений, тем самым продлевая срок службы воздуховодов. В-третьих, они защищают оборудование и воздуховоды. Во время запуска/выключения системы или резких изменений воздушного потока в воздуховоде возникают мгновенные скачки давления. Гибкие соединители поглощают эти колебания давления за счет упругой деформации, предотвращая трещины на жестких соединениях воздуховодов или повреждение рабочих колес вентиляторов оборудования.
Что касается выбора материала, гибкие соединители должны выбираться с учетом среды системы и условий окружающей среды и в основном подразделяются на три категории: Во-первых, гибкие соединители из брезента, изготовленные из двухслойного брезента (внутренний водонепроницаемый слой и внешний огнестойкий слой). Они отличаются низкой стоимостью и отличной гибкостью, подходят для систем подачи/возврата воздуха при температуре окружающей среды, не подверженных коррозии (например, кондиционирование воздуха в офисах, системы подачи свежего воздуха в торговых центрах). Однако они не являются термостойкими и склонны к накоплению пыли, что требует регулярной очистки. Во-вторых, гибкие соединители из алюминиевой фольги в сочетании со стекловатой/полиуретановым изоляционным слоем, которые обладают как гибкостью, так и тепловыми свойствами. Они эффективно предотвращают образование конденсата на воздуховодах при подаче воздуха низкой температуры и подходят для воздуховодов кондиционирования холодного воздуха. Однако они обладают низкой прочностью на разрыв и не должны использоваться в вытяжных системах с чрезмерным отрицательным давлением. В-третьих, гибкие соединители из нержавеющей стали состоят из гофрированных трубок из нержавеющей стали, обернутых стальной сеткой. Они обладают высокой термостойкостью (выдерживают 200-400 °C), устойчивостью к кислотной/щелочной коррозии и исключительными уплотняющими свойствами. Они специально разработаны для высокотемпературных систем удаления дыма (например, кухонных вытяжек, систем пожаротушения) или транспортировки коррозионных газов на химических заводах. Однако они имеют более высокую стоимость и должны устанавливаться без чрезмерного изгиба.
Выбор и установка гибких соединений также должны соответствовать определенным техническим требованиям: Во-первых, соответствие размерам: внутренний диаметр должен точно соответствовать интерфейсу оборудования или внутреннему диаметру воздуховода, с отклонениями не более 5 мм. Это предотвращает турбулентность потока и дополнительный шум, вызванный несоответствием диаметров. Во-вторых, контроль длины: чрезмерная длина может вызвать колебания под давлением воздушного потока, а недостаточная длина ухудшает амортизацию ударов и компенсацию расширения. Стандартные сценарии рекомендуют длину от 200 до 250 мм. Наконец, установка должна соответствовать техническим требованиям: гибкое соединение должно свободно висеть, не растягиваясь и не сжимаясь. Оба конца должны быть надежно закреплены с помощью специальных зажимов или фланцев, чтобы предотвратить отсоединение во время эксплуатации. Кроме того, металлические гибкие соединения требуют надлежащего заземления для предотвращения накопления статического электричества и связанных с этим угроз безопасности.
